HQ系列電動執行器

HQ系列電動執行器 產品概述

“HQ”系列電動執行器、隔爆型電動執行器主要應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動。以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，上限輸出扭距達3000Nm。

HQ系列電動執行器 主要特點

1．殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

2．電機-全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。

3．手動結構-手輪的設計省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。

4．指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。

5．干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

6．限位開關-機械、電子雙重限位。機械限位螺釘可調；電子限位開關由凸輪機構來控制，簡單的調整機構能方便地設定位置，且不受手輪過量的影響。

7．扭距開關-（HQ-010除外）可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）

8．自鎖-精密的雙蝸輪蝸桿機構可高效傳輸大扭距，噪音低（上限50分貝），壽命較長有自鎖功能，防止反轉，傳動部分穩定性好，不用再加油。

9．防脫螺栓-拆除外殼時，螺栓附在殼體上，不易脫落。

10．安裝-底部安裝尺寸符合ISO5211標準，驅動軸套可拆下根據需要進行加工，適應性好?？梢源怪卑惭b，也可以水平安裝。 11．線路-控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可適合多種附加功能的要求。

12．蝸輪-采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平衡且不易磨損，使用壽命較長。

13．PCU板-結構緊湊合理，將PCU板內置于機殼內。

HQ系列電動執行器 主要技術參數

HQ系列電動執行器 標準件

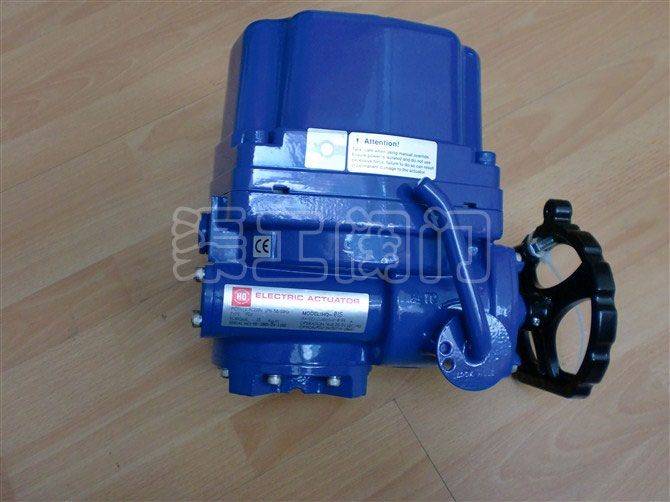

HQ系列電動執行器 實物圖
